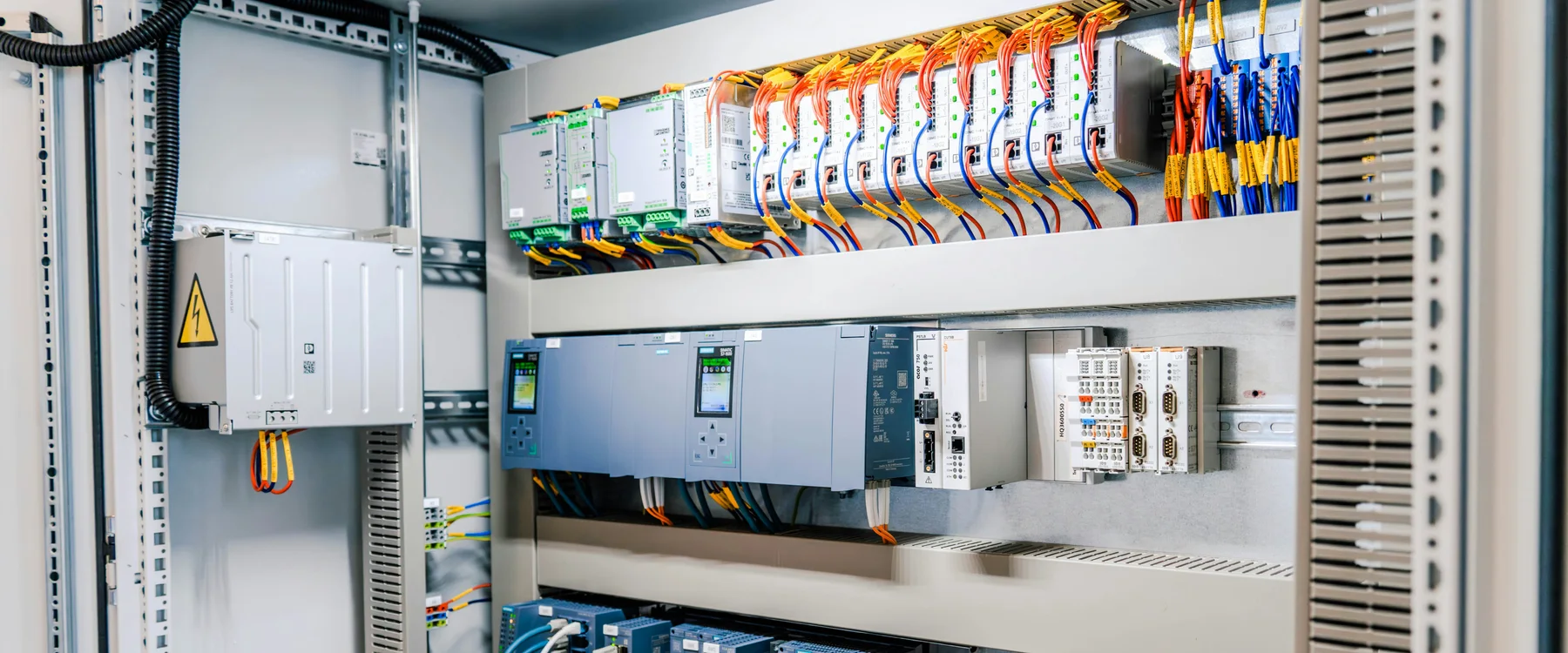

Cableado de cuadros de control: equipos necesarios
El trabajo comienza con el esquema, los requisitos de conexión y la lista de cables. Cada conductor necesita longitud, preparación de extremos e identificador correctos; se utilizan punteras donde lo exijan el borne y el proyecto. Dimensionamos los equipos según las cantidades por lote, las familias repetidas y los cambios entre trabajos.
| Etapa | Equipo | Función |
|---|---|---|
| 1. Corte y pelado | Cortadora-peladora de sobremesa | Ajuste longitudes de corte y pelado desde la lista; confirme sección y producción por lote |
| 2. Identificación | Impresora/aplicadora de etiquetas o tubo numerado | Cada conductor lleva su referencia del plano mediante etiquetas, estampación o láser |
| 3. Crimpado de punteras cuando se especifique | Crimpadora de punteras tubulares | Adapte sección, longitud de puntera y perfil de crimpado a la conexión prevista |
| 4. Terminaciones especiales | Crimpadora de terminales de anillo y horquilla | Terminales para espárragos y barras de tierra; preaislados de 0.3–6 mm² |
| 5. Pruebas | Comprobador de continuidad | Verificación punto a punto con el esquema antes de alimentar el cuadro |
Vea estas máquinas procesando cable real
Primeros planos de los cabezales, de 10–30 segundos cada uno. Si uno corresponde a su trabajo, envíe 2–3 metros de su cable: lo procesamos en ese cabezal en video antes del pedido.
Más vídeos sobre estas preguntas:Punteras: longitud de pelado visible y ajuste en la bornera · ¿La etiqueta queda en bandera sin doblarla a mano? · Termorretracción y marcado sin pistola manual
La conexión determina la preparación del extremo
Algunos bornes admiten conductores multifilares directamente; otros especifican punteras u otra preparación. Revise las instrucciones del borne y del proyecto para clase de conductor, sección, longitud de pelado y preparación permitida. Cuando se requieren punteras, adaptamos terminal, cable y herramental y comprobamos dimensiones e inserción en el borne previsto. La WM-3103 admite punteras sueltas de 0.35–4 mm² con ciclo indicado de 2.5 segundos; la WM-3116 cubre 0.3–16 mm² y la WM-397 indica 1,000–1,300 piezas/h. Confirmamos configuración y producción útil con su mezcla de cables y punteras. Nuestra guía de selección de punteras explica las comprobaciones de preparación y ajuste.
Compare el lote completo antes de automatizar
Los lotes cortos con cambios frecuentes de sección, puntera, longitud o identificador pueden favorecer estaciones separadas. Las familias repetidas pueden justificar una línea integrada. Compare ambas mediante cables aceptados por hora transcurrida de lote, desde el cambio de trabajo hasta terminar la inspección. Incluya aprobación de primera pieza, carga, reposición, paradas y reprocesos; registre por separado las horas de mano de obra. Identificación y pruebas pertenecen al mismo flujo. Envíe una lista representativa con cantidades y repetición; nuestra guía de equipos automáticos y semiautomáticos explica cómo comparar tiempo y coste medidos.
Equipos de cableado de cuadros: preguntas frecuentes
¿Qué crimpadora de punteras debe comprar un taller de cuadros?
Primero confirme que la puntera es adecuada al borne y después compare sección real, serie de puntera y preparación. La WM-3103 cubre punteras sueltas de 0.35–4 mm² con ciclo de máquina de 2.5 segundos; la WM-3116, 0.3–16 mm²; y la WM-397 indica 1,000–1,300 piezas/h. Confirmamos herramental y comparamos cambio y producción aceptada con su lista.
¿Una máquina puede pelar y crimpar la puntera?
Sí, algunas estaciones combinan ambas operaciones en un ciclo del operario. Compárelas con estaciones separadas usando la misma lista e incluyendo preparación, carga, cambios de sección, primera pieza e inspección. Ambas disposiciones pueden requerir ajustes o cambios de útil. Las cantidades y la frecuencia permiten evaluar el tiempo total.
¿Cómo se identifican los cables de un cuadro?
Tres vías habituales: etiquetas autolaminadas envolventes con mayor capacidad de datos; tubos numerados que se colocan antes de terminar el conductor y pueden imprimirse en equipos multicanal; y marcado láser o estampación directa sobre la cubierta. La elección depende de resistencia a manipulación y disolventes y de si incluye códigos de barras.
¿Hay que probar eléctricamente el cuadro?
La continuidad punto a punto contra el esquema detecta conexiones en bornes equivocados. Complete el plan de pruebas exigido por el proyecto. La WM-814 cubre hasta 128 puntos con continuidad de 0.1 a 50 Ω, aislamiento de 1 MΩ a 1 GΩ y ensayo dieléctrico en la misma conexión.
¿Qué debe incluir la consulta?
Rango de secciones, requisitos de bornes, series y tamaños de punteras cuando se exijan e identificación de conductores. Añada una lista con longitudes, cantidades por lote, repetición y tiempos actuales de cambio si dispone de ellos. Comparamos estaciones de banco, equipos integrados o un proceso mixto.
