Станки для обмотки лентой жгутов, катушек и фитингов
Станки для обмотки лентой наносят контролируемые полосы или непрерывное покрытие на жгуты проводов, катушки, аккумуляторные элементы и фитинги. Головки для жгутов выполняют точечную обмотку и спиральную навивку; станки для PTFE-ленты обматывают резьбовые фитинги; станции для катушек и элементов наносят изоляцию на свои специфические заготовки. Выберите заготовку ниже, прежде чем сравнивать размер жгута, ширину ленты, перекрытие и производительность. Кабельные идентификационные этикетки и прямая маркировка имеют собственную категорию «Маркировка и этикетирование». Пришлите ваш жгут и рулон ленты, и мы покажем положение обмотки и готовое покрытие на видео до того, как вы закажете.
22 моделей в этой выборке.
Выберите заготовку перед ленточной головкой
Жгут проводов: сравните непрерывную спиральную обмотку с точечной обмоткой. Резьбовые фитинги: перейдите к WM-469 обмотчику PTFE-лентой для уплотнения резьбы или к WM-466 станку для очистки и обмотки резьбы, если также требуется очистка. Для аккумуляторов или намотанных катушек сравните специальные группы ниже. Пришлите фактическую заготовку и ленту, чтобы мы могли подтвердить удержание, покрытие и освобождение.
Подберите станок под задачу
Эта категория охватывает пять различных задач, которые все связаны с лентой. Обмотка жгутов — связывание, изоляция и маркировка жгутов проводов — это самое большое семейство, от ручных обмотчиков до настольных станков с механической протяжкой кабеля. Уплотнение резьбы наматывает PTFE-ленту на трубные фитинги: модель WM-469 охватывает 1/8–2 дюймов за 3–5 секунд на штуку, а модель WM-466 очищает резьбу и обматывает её за один проход за 3–5 pcs/min. Обмотка аккумуляторов наносит высокотемпературную ленту на элементы: модель WM-477 обматывает боковые стороны элементов, а модель WM-476 обматывает обе поверхности и верх плоских элементов, каждая за 1,500–1,800 pcs/h. Обмотка катушек отделывает намотанные детали — модель WM-468 обматывает тороид за 1.5 s, модель WM-470 выполняет двухосевую обмотку катушек на каркасе за 46 pcs/min с удержанием ±0.2 mm. И обмотка экранирования — это отдельная дисциплина: модель WM-463 укладывает медную фольгу на круглый кабель до Ø10 mm.
Обмотка жгутов: спиральная, точечная или ручная?
Непрерывная спираль покрывает всю длину — модель WM-465 вращается со скоростью 1–6 оборотов в секунду на жгутах Ø2–15 mm (увеличенная конструкция принимает Ø16–35), модель WM-467 подаёт ленту 2–30 mm на жгуты Ø3–30 mm без ограничения длины, а модель WM-4136 расширяет это до жгутов Ø40 mm. Точечная обмотка фиксирует отдельные точки: модель WM-4105 обрабатывает жгуты Ø3–12 mm лентой 15–45 mm, модель WM-4205 размещает несколько точек вдоль жёсткой трубы и провода 6–28 mm пневматически, а модель WM-464 работает с катушками 500–2,500 mm на двух станциях. Нужна обмотка в точном положении? модель WM-471 сама протягивает кабель — 1,050 mm механической протяжки, положение обмотки удерживается с точностью ±1 mm. Ручной предназначен для ремонтных верстаков и малых партий: модель WM-4110 и беспроводная WM-4111 обе принимают Ø8–35 mm, а модель WM-4112 имеет форму для аккумуляторных элементов и выводов.
Нужна читаемая идентификация провода?
Для флажковых этикеток, самоламинирующихся этикеток, маркировочных гильз и прямых меток см. станки для маркировки, печати и нанесения обозначений на провода. Их основная задача — идентификация; головки для обмотки жгутов связывают или защищают жгут.
Проверьте начало обмотки, покрытие и освобождение на видео
Посмотрите демонстрации обмотки жгутов: клип WM-4105 показывает последовательные точечные полосы и готовый обмотанный участок; клип WM-465 показывает непрерывную обмотку. Для формованных катушек и длинных жгутов сравните WM-464 с общей длиной и шагом точек обмотки. Для коротких петель используйте руководство по оснастке и зазорам для малых катушек. Для полного процесса выбора прочитайте как выбрать станок для обмотки жгутов. Мы тестируем вашу фактическую заготовку и ленту, чтобы вы могли проверить загрузку, перекрытие и освобождение.
| Станок | Тип | Заготовка | Лента | Скорость / производительность | Для чего выбрать |
|---|---|---|---|---|---|
| WM-465 | Настольная непрерывная спираль | Ø2–15 mm (Ø16–35 увеличенная конструкция) | — | 1–6 об/с | Настольная спиральная обмотка, скорость регулируется |
| WM-467 | Автоматическая обмотка жгутов | Ø3–30 mm | 2–30 mm | Без ограничения длины | Маркировка, фиксация и изоляция в одном станке |

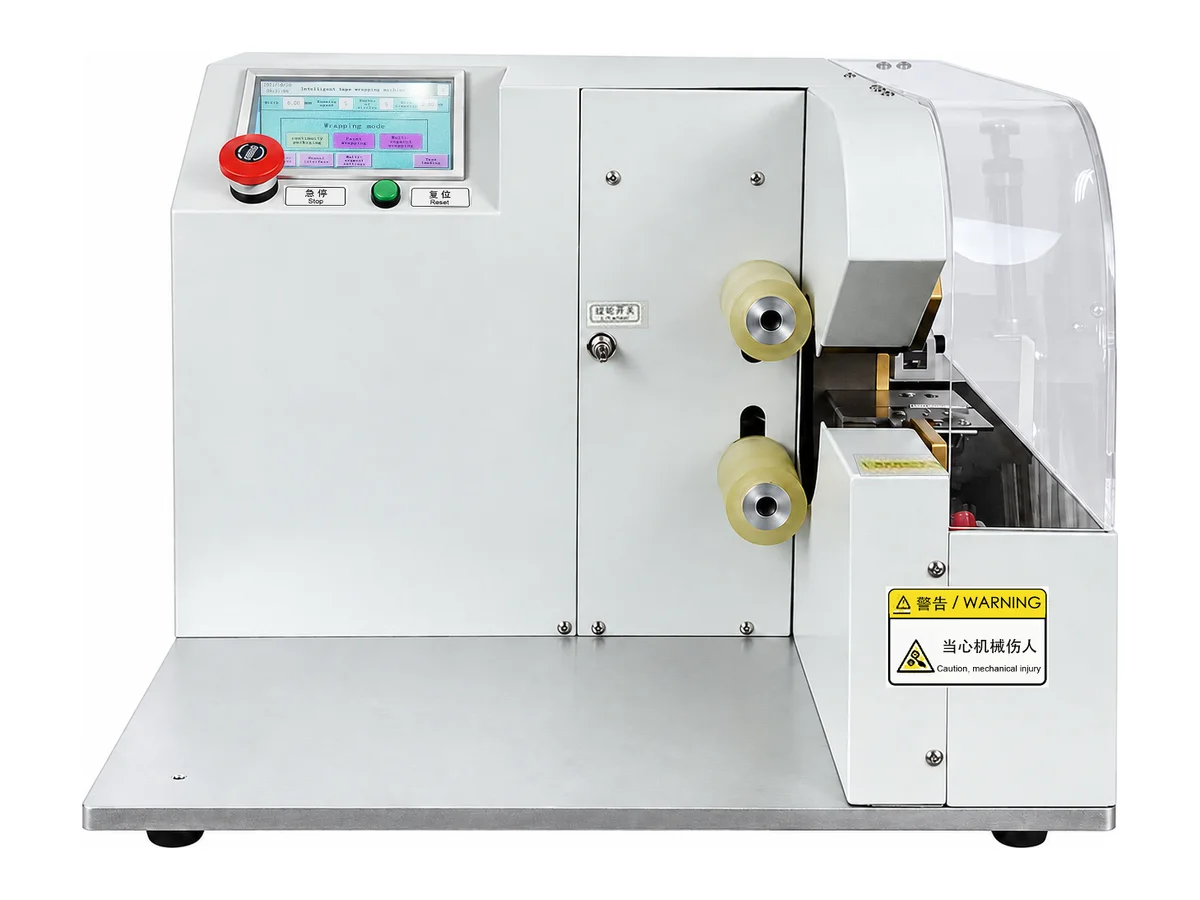

| WM-4136 | Спираль увеличенной высоты | Ø3–40 mm | 2–30 mm | Без ограничения длины | Самые большие жгуты в этом семействе |
| WM-471 | Обмотка с протяжкой кабеля | 1,050 mm механическая протяжка | Фланель, ацетат, электротехническая, полиэстер | Позиция ±1 mm | Обмотка в точных позициях вдоль жгута |
| WM-4105 | Полуавтоматическая точечная обмотка | Ø3–12 mm | 15–45 mm | 0–600 mm/с | Точка плюс спираль на малых жгутах |
| WM-4205 | Пневматическая многоточечная | Жёсткая труба и провод 6–28 mm | ≤40 mm | — | Несколько точек на жёсткой заготовке |
| WM-475 | Многоточечная навивка | Металлические полосы, жёсткие стержни | — | 1 kW привод | Многоточечные обмотки, компоновка с левой протяжкой |
| WM-464 | Двухстанционная точечная обмотка | Катушки длиной 500–2,500 mm | — | Две станции | Длинные жгуты и намотанные катушки |
| WM-4110 | Ручной | Ø8–35 mm (5–55 на заказ) | 10–20 mm | Ручной | Ремонтные верстаки и малые партии |
| WM-4111 | Ручной / настольный, с питанием от аккумулятора | Ø8–35 mm | 10–20 mm | Ручной | Беспроводная обмотка в любом месте цеха |
| WM-4112 | Ручной для аккумуляторных элементов | Элементы и выводы | Рулоны ПВХ и тканевой ленты | Ручной | Доработка в цехе сборки без верстака |
| WM-461 | Навивка PTFE-ленты для уплотнения резьбы | Фитинги NPT и ZG | 5–14 mm × 0.1 mm | — | Автоматическое уплотнение резьбы |
| WM-469 | Компактный обмотчик PTFE-лентой | 1/8–2 дюймов (2.5 дюймов на заказ) | 5/7/10/14 mm | 3–5 s на штуку | Фитинги на верстаке, 2–3 оборотов каждый |
| WM-466 | Очистка резьбы + обмотка PTFE-лентой | 1/8–2.5 дюймов | 3–16 mm | 3–5 pcs/min | Очистка и обмотка за один проход |
| WM-477 | Обмотка боковых сторон аккумуляторных элементов | Боковые стороны элементов | Высокотемпературная лента | 1,500–1,800 pcs/h | Изоляция элементов на скорости линии |
| WM-476 | Наклейка ленты на плоские элементы | Длина ленты ≤150 mm | — | 1,500–1,800 pcs/h | Обе поверхности плюс верх плоских элементов |
| WM-468 | Обмотка тороидальных катушек | Наружный диаметр ленты ≤120 mm, внутренний диаметр 76 mm | 10–15 mm (индивидуальные решения) | 1.5 s на виток | Намотанные тороиды |
| WM-470 | Обмотка катушек трансформаторов | Катушки на каркасе, оси 25–85 mm | Внутренний диаметр 34 / 77 mm | 46 pcs/min, ±0.2 mm | Двухосевая обмотка катушек на каркасе в объёме |
| WM-463 | Обмотка экранирования медной фольгой | Круглый кабель ≤Ø10 mm | Фольга ≤12 mm, двухслойная | — | Экранирование, а не изоляция |
Частые вопросы по выбору
Спиральная обмотка или точечная обмотка — что мне нужно?
Спиральная покрывает всю длину жгута — изоляция, защита от истирания, законченный вид. Точечная обмотка размещает короткие витки в фиксированных точках — удержание ответвлений вместе, маркировка позиций, фиксация рукавов. Многие жгуты используют оба типа: спираль на стволах, точки в местах ответвлений. Это разные конструкции станков, поэтому решайте для каждой работы: непрерывная спираль выполняется на семействе WM-465/467/4136, точечная — на семействе WM-4105/4205/464.
Какие диаметры жгутов можно обматывать на станке?
Опубликованные диапазоны в этой категории простираются от Ø2 mm (WM-465) до Ø40 mm (WM-4136) для настольных станков и Ø8–35 mm для ручных обмотчиков, с доступным ручным обмотчиком 5–55 mm под заказ. Выше этих значений сообщите нам фактический жгут, и наша инженерная команда подтвердит подходящую конфигурацию.
Можно ли автоматизировать обмотку резьбы PTFE-лентой?
Да — три станка не делают ничего другого. WM-461 обматывает фитинги NPT и ZG лентой 5–14 mm, WM-469 охватывает фитинги 1/8–2 дюймов за 3–5 секунд каждый, а WM-466 очищает резьбу и обматывает её за один проход со скоростью 3–5 штук в минуту для 1/8–2.5 дюймов.
Какие типы лент подают эти станки?
Между ними: ПВХ, тканевая (материя), ацетатная ткань, фланель, полиэстер, высокотемпературная аккумуляторная лента, PTFE-лента для уплотнения резьбы и двухслойная медная фольга. Каждая страница станка перечисляет, что он принимает — выбор ленты является фактом уровня станка, а не уровня категории, поэтому проверьте конкретную модель или спросите нас с образцом вашей ленты.
Может ли один и тот же станок обматывать небольшую катушку и длинный жгут?
Проверьте загрузочный зазор и шаг точек обмотки, а не только диаметр провода. WM-464 предназначен для формованных катушек и длинных жгутов; WM-4105 — это настольный вариант точечной обмотки. Короткая петля или соединитель может препятствовать головке, даже если провод подходит. Используйте приведённое ниже руководство по оснастке для малых катушек и пришлите полную заготовку с её лентой для пробного прогона.
Что должно включать запрос?
Диаметр жгута или заготовки, используемая лента (тип и ширина — или фото рулона), нужна ли вам спираль по всей длине или отдельные точки, и целевая производительность. Затем курьером пришлите метр вашего жгута и рулон вашей ленты: мы прогоним их на станке, на камеру, до того как вы закажете.
