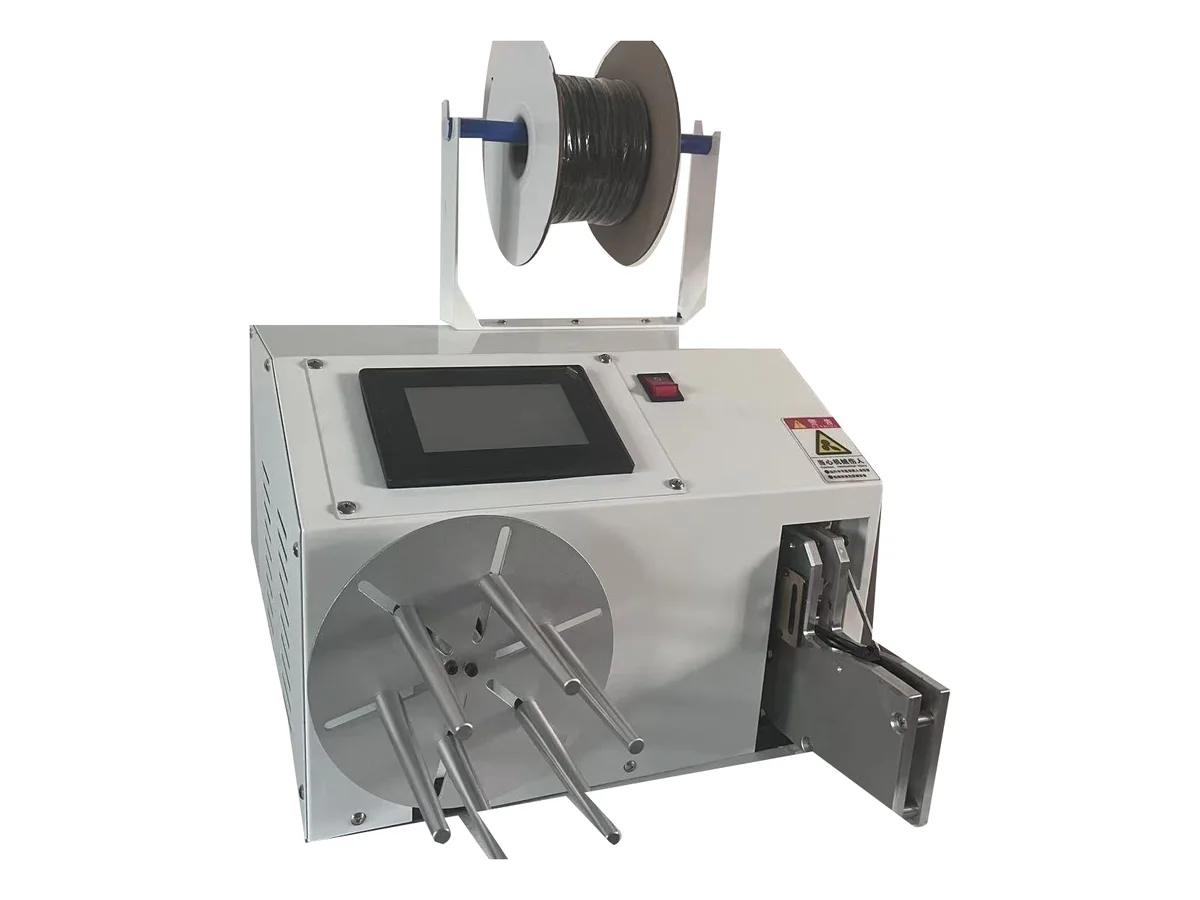

Станки для намотки, сматывания в бухты и обвязки провода
Начните с входного материала: кабель с катушки, готовые отрезанные шнуры или уже сформированная бухта. Затем выберите круглую намотку или восьмёрку, материал и число стяжек, при необходимости упаковку плёнкой. Упаковочные намотчики, станки формирования спиральных шнуров и намотчики обмоточного провода создают разные изделия. Сравните рабочие размеры, проверьте зазоры для разъёмов, радиус изгиба и снятие на своём образце. Катушки для питания другой машины относятся к подаче и размотке провода.
29 моделей в этой выборке.
Подбирайте станок по входному материалу
Станок резки, намотки и обвязки WM-4808 измеряет и режет кабель с катушки перед намоткой восьмёркой. Намотчик WM-4820 наматывает и связывает уже отрезанные сетевые шнуры; он их не режет. Для отрезанного провода или трубки с круглой бухтой и двумя обвязками покрытой проволокой сравните WM-4800. Руководство по выбору намотчика определяет начало и конец процесса.
Задайте геометрию бухты и обвязку, а не только диаметр кабеля
Укажите длину кабеля, внутренние и наружные размеры бухты, толщину пучка, разъёмы и свободные концы. Круглая намотка и восьмёрка должны соблюдать требования к изгибу кабеля. Две обвязки не означают нейлоновые стяжки: WM-4800 использует две покрытые железные проволоки. Смотрите видео намотки и обвязки и список дефектов для проверки распружинивания, пересечения витков, затяжки и разматывания.
Отделяйте скорость вращения от выпуска изделий
Обороты/минуту, одно действие обвязки и готовые бухты/час — разные показатели. В испытание включайте загрузку, намотку, обвязку и снятие. Спиральным шнурам нужен отдельно подтверждённый процесс термоформования и охлаждения; обмоточный провод наматывают на каркасы или магнитопроводы. Для подачи в режущую линию используйте подающие и размоточные устройства.
| Станок | Задача | Размер кабеля / бухты | Выпуск / скорость | Выбрать для |
|---|---|---|---|---|
| WM-4808 | Резка + бухта в форме 8 + обвязка | Ø3–12 мм, длины 3–10 м | — | От барабана до обвязанной бухты на одном станке |
| WM-4820 | Намотка + обвязка шнуров питания переменного тока | Шнуры ≤4 000 мм; намотка 120–220 мм | 1 100–1 400 шт./ч | Готовые комплекты шнуров после заливки вилки |
| WM-4813 | Бухта со счётчиком метража + обвязка | Жгут 18–65 мм; внутренний диаметр бухты 50–280 мм; ≤2,5 кг | — | Подсчитанные длины, обвязка автоматически |
| WM-4811 | Намотка в форме 8 и круглой + обвязка | Ø≤10 мм; расстояние намотки: восьмёрка 180–300 мм / круг 120–300 мм | 800–1 200 шт./ч (справочное значение) | Переключение между обеими формами бухты |
| WM-4815 | Намотка в форме 8 + обвязка, компактная | ≤Ø6,2 мм, ≤6 м; намотка 65–240 мм | — | Небольшие шнуры, плотная форма 8 |
| WM-4822 | Намотка в форме 8 + скрутка | ≤Ø10 мм; намотка 110–300 мм | — | Бухты-восьмёрки с проволочной обвязкой |
| WM-4800 | Круглая бухта + двойная обвязка | ≤Ø10 мм; обвязки на расстоянии 70–180 мм | — | Две обвязки покрытой проволокой для отрезанного провода или трубки |
| WM-4810 | Сматывание в бухты со счётчиком метража | Ø0,5–16 мм; внутренний диаметр 30–350 мм | 5–600 об/мин (скорость намотки; не бухт/ч) | Отмеренные длины кабеля |
| WM-4817 | Рядовая намотка | ≤Ø13 мм; бухта ≤Ø260 мм | ≤999 об/мин (скорость намотки; не бухт/ч) | Аккуратные бухты с рядовой укладкой |
| WM-4816 | Намотка спиральных шнуров | Ø1–8 мм | 3 000–5 000 шт/день при 3 м | Витые шнуры и пружинная проволока |
| WM-4807 | Полуавтоматическая обвязка скруткой | Жгуты Ø5–35 мм | 0,6 с (только действие обвязки) | Бухты, подаваемые оператором, быстрые обвязки |
| WM-4804 | Обвязка скруткой | Ø5–35 мм; 2–6 кругов | — | Настольная обвязка скрутками с покрытым сердечником |
| WM-4809 | Нейлоновая стяжка, ручной пистолет | Загружаемые навалом отдельные стяжки | 1 500–1 800 шт./ч (в зависимости от материала) | Нейлоновые стяжки в любом месте цеха |
| WM-4812 | Нейлоновая стяжка для катушек статора | Стяжки 2,5 × 100 мм | — | Работы со статором двигателя |
| WM-4814 | Нейлоновая стяжка для кабелепровода | Кабелепровод ≤Ø11 мм; стяжки 60–120 мм | — | Обвязка жгутов и кабелепроводов |
| WM-4818 | Обёртывание бухт стрейч-плёнкой | Наружный диаметр бухты ≤400 мм, внутренний диаметр ≥120 мм; высота 50–120 мм | ≈120 бухт/ч (зависит от бухты и плёнки) | Упаковка стандартных бухт |
| WM-4821 | Стрейч-плёнка, крупные бухты | Наружный диаметр 420–550 мм; плёнка ≤100 мм; высота 110–125 мм | — | Упаковка крупных бухт |
Частые вопросы по выбору
Может ли один станок измерять, резать, наматывать и связывать?
WM-4808 объединяет эти операции для кабеля Ø3–12 мм длиной 3–10 м. WM-4820 наматывает и связывает отрезанные шнуры длиной до 4 000 мм; он не режет их. До выбора проверьте сам кабель, разъёмы и готовую бухту.
Гарантирует ли восьмёрка разматывание без перегибов?
Нет. Согласуйте габариты упаковки, допустимый изгиб и способ разматывания у покупателя. На реальном шнуре проверьте зазоры разъёмов, устойчивость после снятия и разматывание. WM-4811 поддерживает круглую намотку и восьмёрку; каждая настройка должна соответствовать размерам.
Можно ли напрямую сравнивать показатели таблицы?
Нет. WM-4810 и WM-4817 указывают скорость намотки, а не готовые бухты/час. Показатель 0,6 с у WM-4807 относится к одному действию обвязки. Измеряйте годные бухты за полный цикл с вашей длиной кабеля, геометрией, загрузкой и стяжкой.
Какие данные нужны для обвязки или упаковки плёнкой?
Для обвязки: диаметр пучка, материал, длина и число стяжек. Для плёнки: внутренний и наружный диаметры, высота и масса бухты. WM-4818 указывает наружный диаметр до 400 мм, внутренний от 120 мм и высоту 50–120 мм; все размеры должны подходить одновременно.
Подтвердите конфигурацию с учётом вашего материала
Пришлите нам размеры, образец или чертёж детали и нужный вам результат. Мы рассмотрим применение и подготовим предложение по станку и оснастке.
